反渗透革命：中国全陶瓷泵+等压能回技术白皮书

01#

从“更高效的泵”到“重构SWRO系统”

过去30多年，大型反渗透系统的高压供能几乎由离心（涡轮）泵垄断。它们成熟可靠，但在能效、维护与系统弹性方面正逐步暴露结构性局限。近14年，正排量、水润滑、轴向柱塞泵技术在反渗透系统逐步突破，真正的拐点，是以更高系统效率、更短交期、更强可维护性与更低生命周期成本全面替代传统离心泵，重构工厂级的能源与运维框架。

我们在此基础上，率先推出全陶瓷轴向柱塞泵与主动式等压能量回收（ERD）双平台，目标很明确：把“单机效率领先”扩展为“整厂级能耗、可靠性与自动化的范式升级”。

02#

技术体系总览与行业意义

我们的核心技术栈与它们在SWRO、废水零排、中水回用、脱盐水处理、市政给水中的系统价值。

1. 面向国家水安全的工程自立：全陶瓷轴向柱塞泵与主动式能回重塑中国SWRO体系

2. 新型工业化的水处理样板：98%容积效率与μm级制造引领市政级SWRO升级

3. 强链补链到强链领跑：模块化泵阵列与等压式能回托举超大规模工程可靠性

4. 双碳时代的水能协同：主动式等压ERD与正排量泵为城市与工业提供高效解法

5. 把工程确定性写进国家基础设施：从离心到正排量的中国方案

6. 海淡与再生水的系统跃迁：中国智造在高压、耐蚀与低混合上的全链路突破

7. 面向超大工程与极端工况：自主材料+CFD闭环兑现中国水处理新标准

8. 大国重器的新范式：全陶瓷泵与智能能回让海水淡化更高效、更可靠、更可控

03#

把效率与可靠性做成系统能力

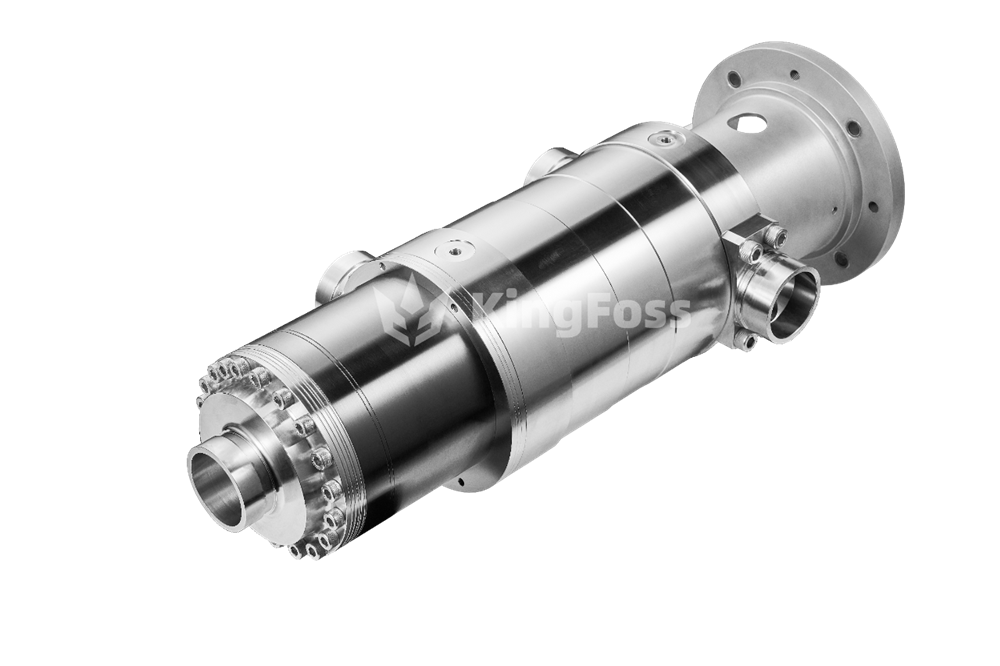

容积效率高达98%；压力覆盖10–210 barg与210–600 barg；单体流量0.6–150 m³/h；泵组可扩展至450–2400 m³/h。

• 相比行业标准离心泵，功率消耗减少约25%（SWRO最大单一运行成本即为电力）。

• 免维护周期≥32,000 h（约4年），勉维周期内相对竞品成本下降150%。

• 质保周期较竞品提升≥25%。

• 生命周期相对竞品运维费用降低约40%。

• 投资回收期0.8–2.5年（取决于水质、负荷因子与能价）。

• 模块化阵列无需冗余考虑，单泵可独立启停与变速控制，在峰值效率附近进行系统流量微调。

• 不需要大功率VFD；低压电机+低压VFD即可实现精准控制，几乎消除大型电机起动涌流。

• 工程部署敏捷：撬装到场即可二次浇筑与接管，无需复杂找平与轴对中；设备可在任意倾斜角稳定运行。

• 水润滑+高容积效率使其对季节温度变化的效率敏感度显著低于离心泵。

• 过滤需求简化：标称10 μm滤芯即可可靠运行；对高COD、易结垢/结晶介质表现出更强耐受。

04#

把能效带入自动化与安全边界

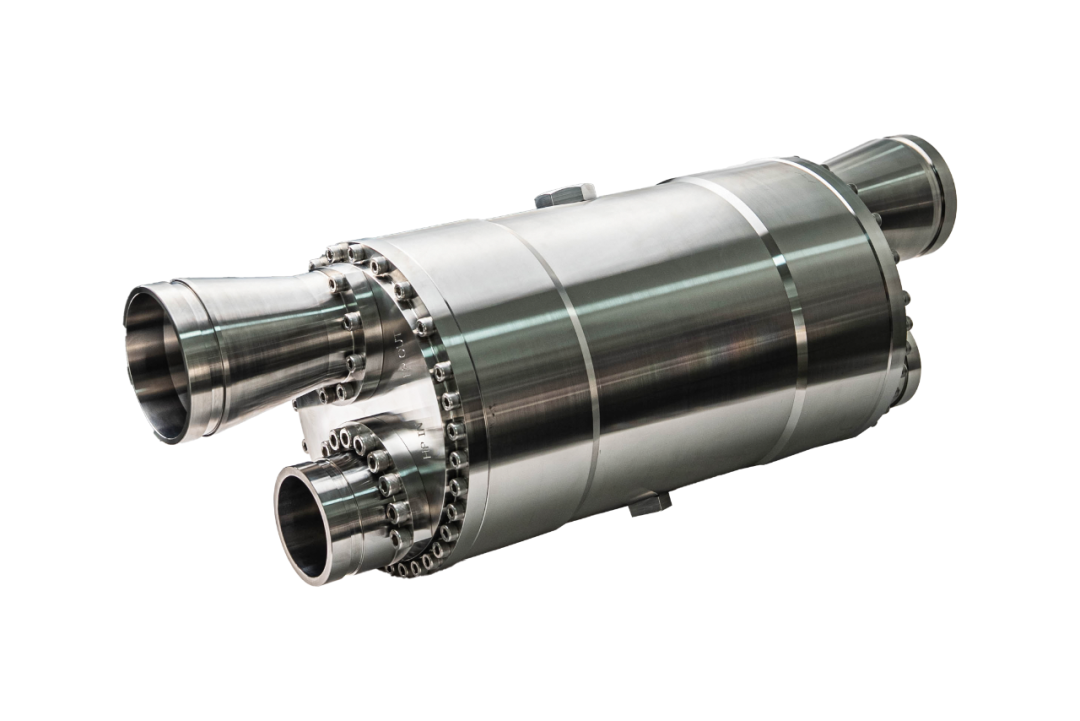

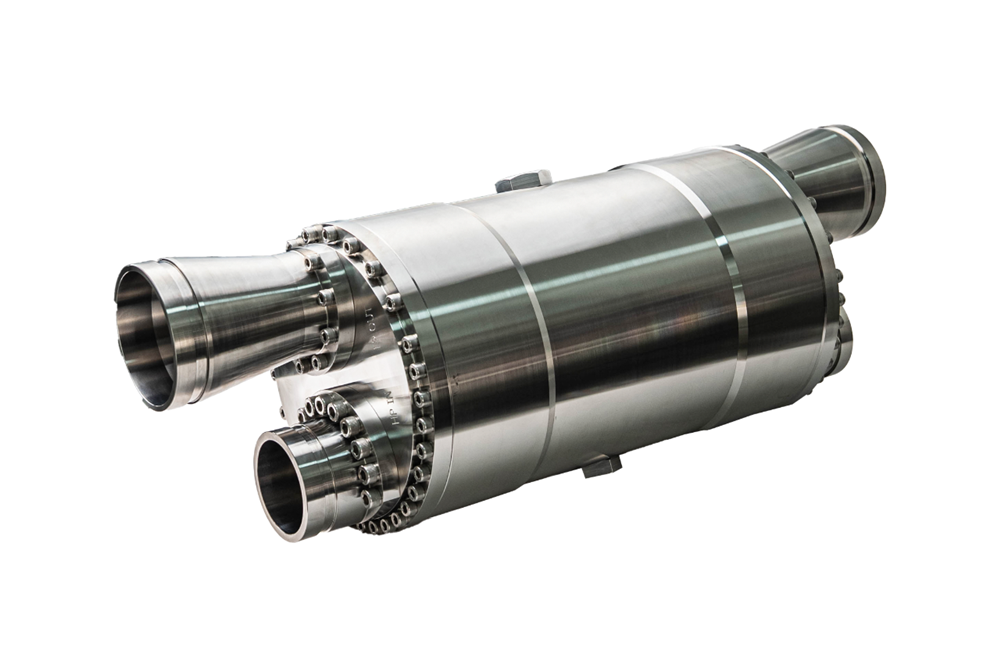

不锈钢+陶瓷的动静压支撑，等压式能量回收，集成低压电机控制。

转换效率约98%，混合度1–2%；压力覆盖5–15、15–83、83–130、130–400、400–1000 barg，尤其在5–15与400–1000 barg区间具备行业领先能力。

• 主动电控消除转子过转风险，可在可变与最大流量下安全运行，减少因混合造成的膜进水盐度升高。

• 降低大规模装置对ERD冗余的依赖，减少因生物污染导致的停机，支持更智能的自动化与预测性维护。

• 易于在并联列车安装，缩短交付周期，提升整厂可用率。

05#

把材料与水力学统一到极限

中心定位转子与单排大直径导管设计，实现双流能力的液压与混合损失减半。

• 端盖高压端口无斜坡，不传递旋转动量，根本性消除意外过度旋转引发的气蚀。

• 大型低压平衡腔抵消不对称高压载荷导致的弹性变形；内部泄漏仅为套筒式装置的一半。

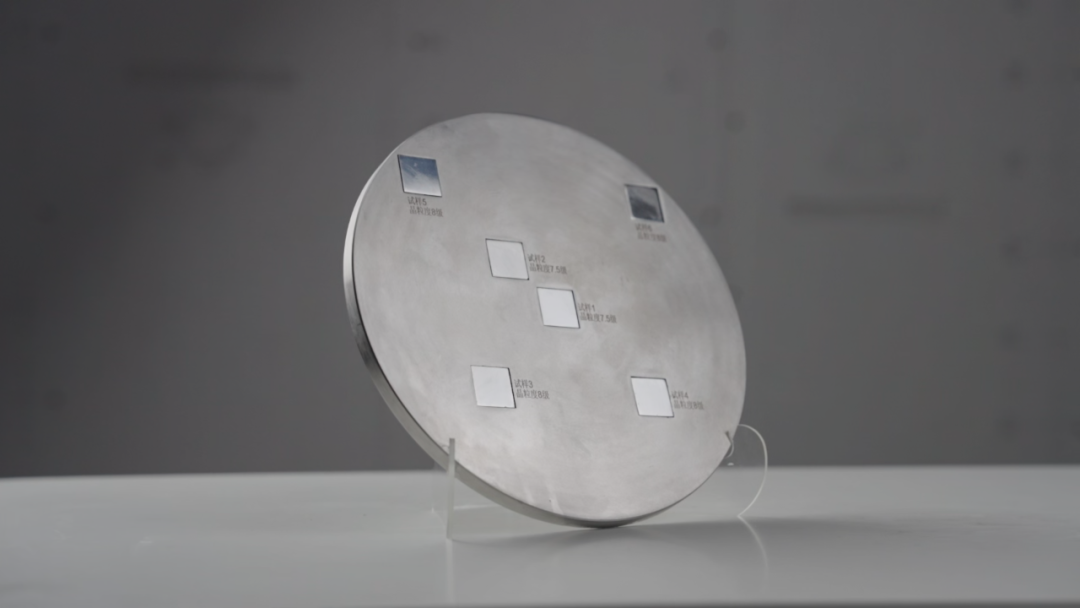

• 所有相对运动部件采用99.8%碳化硅陶瓷，容器为超级双相钢，长期耐腐蚀与尺寸稳定性更佳。

• 静压轴向定位+动压径向定位的轴系，兼顾高压稳定与低磨损。

在相同工况下流量提升约100%，混合度降低约50%，同时显著缩小占地与减轻运输重量。

06#

“设计—制造—验证”的闭环能力

我们不仅有产品，更有支撑产品迭代的全栈能力，这是“可持续领先”的关键。

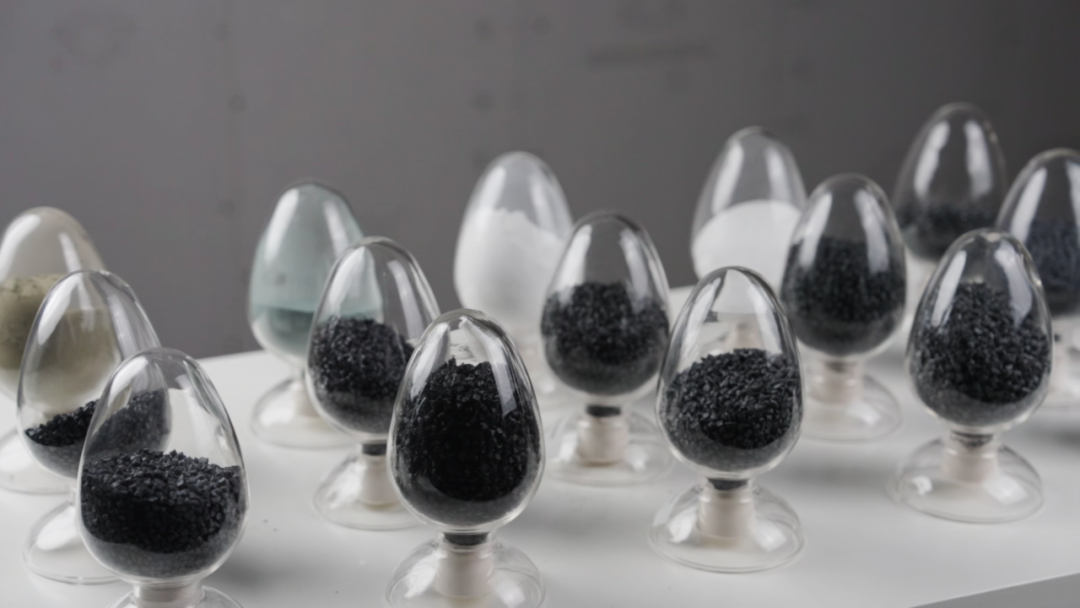

1. 自主材料体系：15款自研材料，针对高压、耐腐蚀、耐磨损、热稳定性场景逐一优化。

2. 制造装备：世界一流超精密磨床、五轴机床、高温炉；微米级（μm）制造与装配精度。

3. 水润滑与陶瓷匹配：通过表面工程与几何优化，兼顾低摩擦与高耐磨，延长免维护周期。

1. 自主CFD模型：针对柱塞泵内腔流动、阀门动态响应、ERD腔体混合与压力波动做定制化求解。

2. 复杂测试与实装案例：全压力段台架验证与长周期耐久试验，现场运行数据闭环校核模型。

3. 计量与质量：从原材入厂、部件加工、整机总装到性能测试的全流程质量控制。

07#

不仅省电，更省“停机”和“交期”

把单机效率转化为整厂经济性，关键在“系统集成逻辑”。

1. 能耗：轴向柱塞泵阵列相比离心泵降耗约25%，ERD转换效率约98%进一步压降整厂比能耗。

2. 维护：免维护≥32,000 h（泵）与≥80,000–120,000 h（能回）显著降低维保频次；模块化阵列在线检修，20%泵故障不致整线停机。

3. 备件与培训：标准化小型模块减少备件库与培训门槛；与大型离心泵动辄电机/转子/机械密封套件相比，成本和交期优势明显。

1.交期：大型离心泵通常交货期长，我们的标准化泵与ERD可常备库存，缩短项目交付周期。

2.扩展：小型单元模块化拼装，适用于从撬装到市政级大型工厂的全尺寸应用。

08#

行业认知与技术路线选择

为什么“正排量+主动式ERD”是SWRO的下一代底层方案？从系统角度看有三点。

• 离心泵效率强依赖工况点与温度；轴向柱塞泵的容积效率更稳定，使整厂比能耗更可预测。

• 主动式ERD通过电机控制与等压交换，减少混合与盐度上升，提升膜端实际净驱动压利用率。

• 模块化带来“故障不扩散”与“在线维护”的时间价值，直接提升工厂产水可用率。

• 消除过转风险与生物污染导致的停机，是把可靠性从“部件级”升级到“流程级”。

• 低压电机+VFD的精细控制，使得与DCS/PLC的联动更顺滑，便于做预测性维护与负荷调度。

• 自主CFD与现场数据闭环，为进一步做软传感与健康管理打下基础。

09#

从“技术声称”到“权威背书”

我们拥有与高压泵与能量回收装置相关的发明**5项。

配套的15款自主材料与制造工艺形成壁垒：

10#

典型应用场景与方案选型

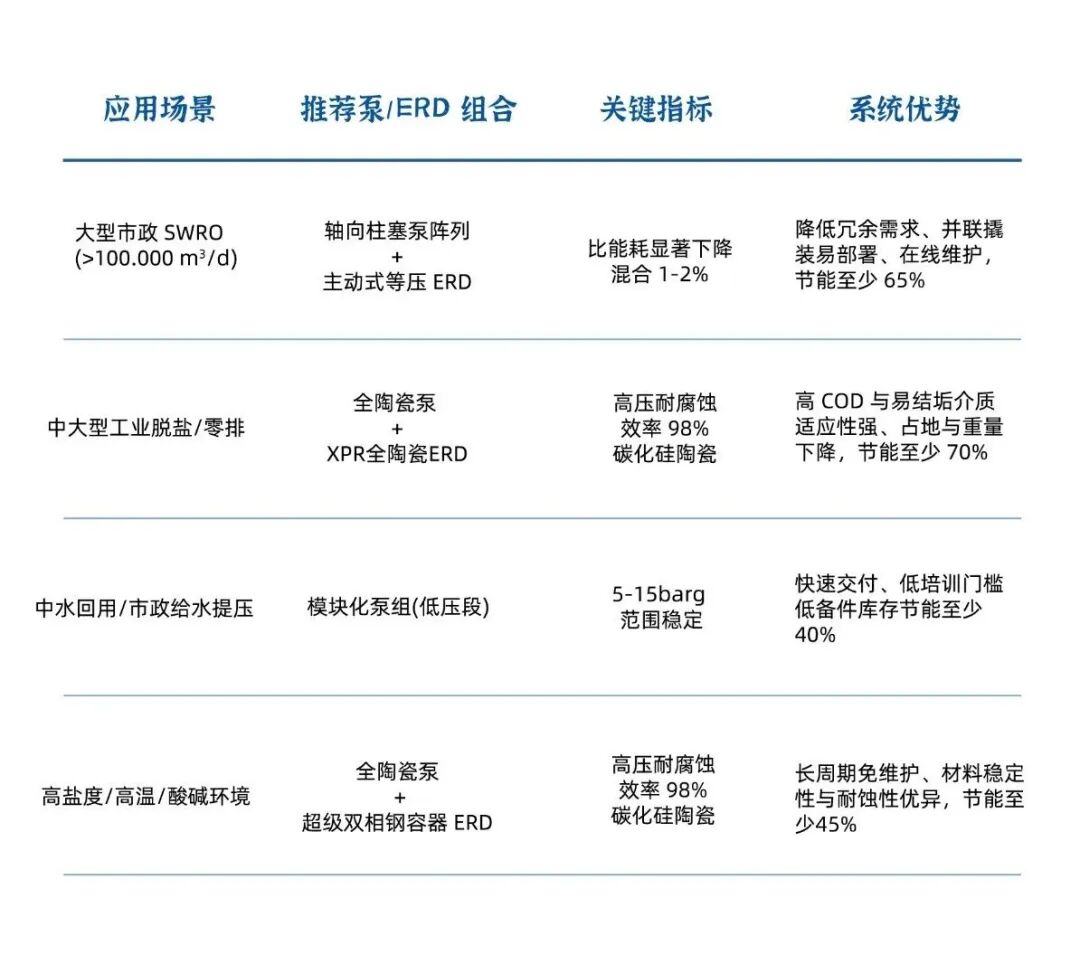

下面用一个简洁表格，帮助不同场景快速选型与对比。

结论：不同压力段与水质条件下，模块化与材料匹配是整厂经济性的关键杠杆。

11#

以工程细节兑现系统级确定性

我们技术路线的核心不是“某一台设备更好”，而是把泵、能量回收、材料与控制系统集成为一个可验证、可复制、可扩展的工程闭环。

我们用高容积效率的轴向柱塞泵阵列、主动式等压ERD与被动式XPR全陶瓷能回，把能效、可靠性与自动化推到新边界；用μm级制造、15款自研材料、CFD到台架到现场的闭环验证，让每一项指标都有数据与证据承载。对行业而言，这意味着更确定的能耗、更短的交期、更少的停机与更透明的全生命周期成本。
